觸摸屏FPC引線(宏發柔性線路板有限公司)
作者： 宏發柔性線路板有限公 時間：2009-04-02 源于：宏發柔性線路板有限公司 總點擊：
【導讀】：宏發柔性線路板有限公司是一家專業設計、生產、銷售柔性線路板的高科技企業，主要以生產單面、雙面、多層柔性線路板為主，可以根據客戶需要提供設計、抄板及后加工服務。

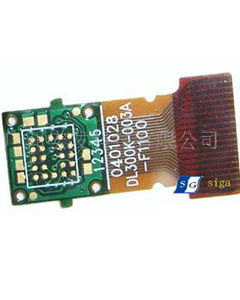

觸摸屏FPC引線(宏發柔性線路板有限公司)
宏發柔性線路板有限公司是一家專業設計、生產、銷售柔性線路板的高科技企業，主要以生產單面、雙面、多層柔性線路板為主，可以根據客戶需要提供設計、抄板及后加工服務。
- 產品編號：FPC-J30060
- 層 數：雙面
- 用 途：觸摸屏
- 詳細結構：（1-1-2-1-1）綠油+外層剛性線路+內層線路半固化片+PI+軟性線路+PI基材+軟性線路+PI+內層線路半固化片+外層剛性線路+綠油。
- 產品材料：生益剛性FR4料，宏仁柔性PI及壓延銅料；剛性區介電常數穩定、功耗較小，柔性區可折疊性好，耐高溫。
- 加工工藝：表面沉金綠油工藝，先制作雙面軟板線路、添置熱固膠，制作兩邊的剛性內層板，壓合，制作兩邊的外層線路，一次壓合成功，清理表面，去污鉆孔，制作外層線路，CNC銑邊，樣板成型。難點：控制熱固膠溢出，側面露銅，表面氧化等。
- 工程處理：轉GERBER，檢查開短路及最小線寬線距的DRC，分析剛柔性區線路補償，制作流程卡。
- 造性分析：最小孔徑0.3MM，最小線寬線距超過6MIL，無BGA，進行了線路收縮處理，加工較方便。
- 測試項點：高壓電性能測試（開短路測試），可焊性測試、切片分析。
觸摸屏引線ＦＰＣ FPC引線購買聯系方式
