北京時間07月31日消息，中國觸摸屏網訊，解密京東方全屏指紋識別技術
本文來自：http://www.zc28898.cn/lcd/news/dynamic/2020/0731/57899.html
現如今，屏下指紋識別逐漸成了流行趨勢，最近不久推出的OPPO、小米等手機都搭載了屏下指紋識別。而在19年，上游廠商京東方也推出了可用于AMOLED屏幕的屏下指紋解決方案，與目前一些屏下指紋識別不同的是，該指紋識別集成在顯示屏內部，除了更加輕薄外，“小孔”光路設計遍布整個顯示屏，這樣做使得該方案還可以支持全屏幕指紋識別，不局限于一個區域。
指紋識別技術是生物識別技術中應用最為廣泛的技術，其應用方向主要分為以下四類：一是需要高度安全防護的涉密系統，二是針對大規模人群的身份鑒別技術，三是針對城市公共事務的市民應用，四是從現實生活進入互聯網虛擬世界的認證應用。
目前指紋圖像的獲取設備主要包括光學掃描設備例如微型三棱鏡矩陣、溫差感應式指紋傳感器、半導體指紋傳感器（電容式和壓感式）、以及超聲波指紋掃描四大類，其中半導體指紋傳感器尤其是電容式指紋識別技術的應用最為普遍。
京東方這次推出的AMOLED屏下指紋解決方案，可增加自家小尺寸面板在市場上的競爭力。尤其是將屏下指紋與屏幕整合，京東方可以給出更加完整的屏幕解決方案，幫助終端廠商減少成本。
就在18年1月24日，京東方申請了一項名為“具有指紋識別功能的觸控屏、指紋識別方法、顯示裝置”的發明專利（申請?zhí)枺?01810067916.7），申請人為成都京東方光電科技有限公司。
根據目前該專利公開的資料，讓我們一起來看看這項全屏幕指紋解鎖技術吧。

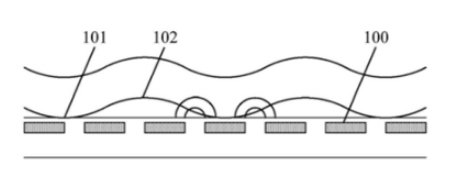

如上圖，為現有技術中電容式指紋傳感器的工作原理圖，半導體電容傳感器可根據指紋的嵴和峪與半導體電容感應顆粒所形成的不同電容值來判斷指紋的嵴和峪的位置。
其工作過程如下：先對每個像素點上的電容感應顆粒100預充電至一參考電壓，當手指接觸到半導體電容傳感器的表面時，由于指紋的嵴101凸起、指紋的峪102凹陷，因此根據電容值與距離的關系便會在嵴和峪的位置分別形成不同的電容值。
指紋的嵴對應的像素電容較大、放電較慢，指紋的峪對應的像素電容較小、放電較快。基于這個原理，通過檢測電容的放電速度即可探測到嵴和峪的位置，從而形成相應的指紋圖像數據。
目前，相較于傳統的指紋識別技術，屏幕指紋識別技術具有指紋傳感器體積小、功耗低、以及采用標準應用接口的優勢，而且能夠大幅度提高顯示設備的屏占比，因此能為用戶帶來全新的體驗。但是，當前的屏幕指紋識別技術或采用超聲波指紋識別，其器件成本相對較高，并且需要采用附加的指紋電容傳感器，尤其是固定在屏幕的一較小區域，而且會增加屏幕厚度并影響光學透過率，這些因素都使屏幕指紋識別技術的發展受到了一定程度的限制。
如上圖，為該專利中發明的具有指紋識別功能的觸控屏的平面結構示意圖，觸控屏包括襯底基板10、陣列排布在襯底基板上方的多個觸控單元20、以及位于襯底基板下方的多個指紋識別底電極301。
觸控單元包括電連接的觸控網格200，底電極在襯底基板上的投影位于觸控網格的內部區域在襯底基板上的投影之內，觸控網格的內部區域與指紋識別底電極關于襯底基板呈上下對稱設置，即指紋識別底電極設置在與觸控網格的內部區域相對應的位置處。
其中，由觸控網格構成的觸控單元可作為觸控電極，而對應觸控網格內部區域的指紋識別底電極可作為指紋識別感應層，觸控電極的結構如下圖所示。
出于觸控消影的需求，圖中的單層自電容觸控電極70采用蛇形結構的圖案設計，且觸控電極以及觸控走線700也均采用該蛇形圖案設計，這樣便可達到很好的消影效果。
如上圖就是這種指紋識別電容的示意圖，指紋識別電容可以僅由指紋識別底電極301構成。在此情況下，控制模塊所檢測的電容是指紋識別底電極對地的電容，當手指進行觸摸操作時，手指的電容與指紋識別底電極對地的電容并聯，在指紋的嵴的位置，指紋識別底電極對地的電容發生變化，從而可進行指紋識別。

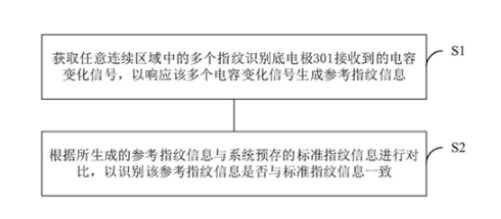

最后，來看看這種指紋識別的方法流程圖，首先獲取任意連續區域中的多個指紋識別底電極接收到的電容變化信號，以響應該多個電容變化信號生成參考指紋信息。再根據所生成的參考指紋信息與系統預存的標準指紋信息進行對比，以識別該指紋信息是否與標準指紋信息一致。
以上就是京東方發明的全屏幕指紋識別技術，這種方案將用于進行指紋識別感應的指紋識別底電極與用于進行觸控感應的觸控網格均設置在觸控屏的顯示區域內，并使指紋識別底電極對應觸控網格的內部區域設置。以達到凡是具有觸控功能圖案的地方都有指紋識別圖案，使得觸控屏能夠兼具觸控和指紋識別的雙重功能，從而實現全屏的指紋識別功能。
